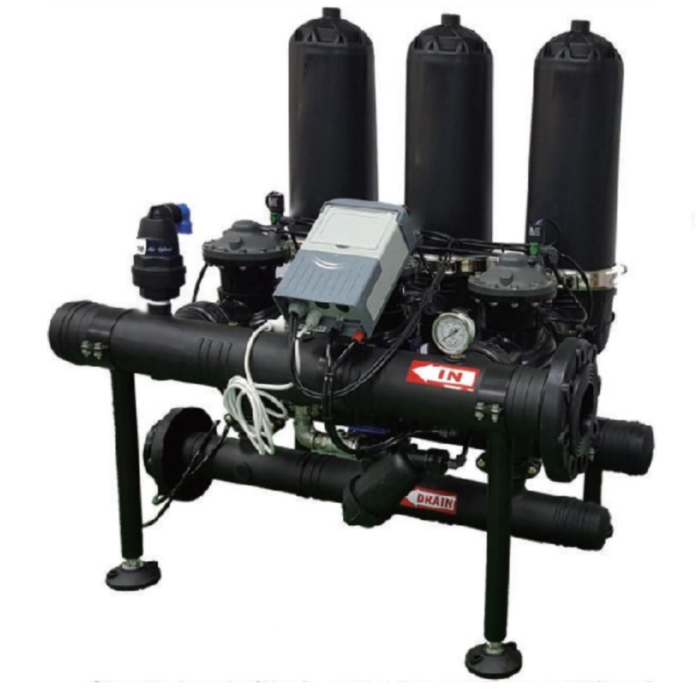

Průmyslový diskový filtr s automatickým proplachováním.

Automatický průmyslový diskový filtr (24 - 224 m3/h)

Automatický samočisticí diskový vodnífiltr zajišťuje vysokoprůtokovou filtraci mechanických nečistot, jako je písek, bahno, jíl, rez atd. Filtrace vhodná pro studniční vodu.

Filtr se automaticky a dokonale proplachuje od nahromaděných nečistot, takže není třeba provádět údržbu.

Účel: odstranění zákalu a nečistot.
Velikost připojení: DN100 - DN200
Provozní prů tok: 24 - 224 m³/h
Typ filtru: diskový filtr
Jemnost filtrace: 100 μm
Čištění filtru: otevření a opláchnutí disků protiproudem filtrované vody.
Spuštění čištění: automatické na základě času a rozdílu tlaků
Programovatelná řídicí jednotka: ano

125 000,00 Kč

Zjistit cenu

Popis

Princip filtrace:

Princip filtrace: voda vstupuje do tělesa filtru a proudí z vnější strany do vnitřní strany filtru z nerezové oceli. Částice se zachytí na vnějším povrchu síta. Čištění se spustí automaticky po dosažení nastaveného diferenčního tlaku nebo po uplynutí nastaveného časového intervalu. Během čisticího cyklu se otáčí sací skener poháněný hydraulickým motorem nebo pístem, který prohledává povrch a odstraňuje nahromaděné nečistoty, které jsou poté automaticky vypouštěny ze systému.

Výhody:

Bezúdržbový, plně automatizovaný provoz.
Diskový filtr proplachuje modulární filtrační jednotky protiproudem filtrované vody.
Filtrační jednotka je schopna dodávat filtrovanou vodu po celou dobu, tj. i během proplachování.
Filtrační moduly jsou proplachovány na základě času a tlakové diference.
Minimální ztráty vody během proplachování.
Odolné filtrační prvky z nerezové oceli s dlouhou životností.
Jemnost filtrace filtračního zařízení: 100 µm.
Min. vstupní tlak vody pro účinné zpětné proplachování: 2,5 baru.
Min. průtok vstupní vody pro účinné zpětné proplachování: 3,1 l/s.

Použití:

Chladicí věže
Předfiltrace pro průmyslovou úpravu vody
Zavlažovací systém
Výměníky tepla
Předfiltrace pro úpravny vody

MODEL	Diskové moduly	Velikost připojení	Tlak odolnost	Kvalita vody	Provozní průtok	L	H	T	R	S	W	E	T
CDF-302A-100	2 ks	DN100 4"	10 bar	Čistá voda (pitná) Běžná studniční voda Zakalená studniční voda Velmi zakalená studniční voda	56 m3/h 48 m3/h 40 m3/h 24 m3/h	710	1050	450	150	200	880	260	305
CDF-303A-100	3 ks	N100 4"	10 bar	Čistá voda (pitná) Běžná studniční voda Zakalená studniční voda Velmi zakalená studniční voda	84 m3/h 72 m3/h 60 m3/h 36 m3/h	985	1050	450	150	200	880	260	305
CDF-304A-100	4 ks	DN150 6"	10 bar	Čistá voda (pitná) Běžná studniční voda Zakalená studniční voda Velmi zakalená studniční voda	112 m3/h 96 m3/h 80 m3/h 48 m3/h	1260	1120	520	220	230	910	290	305
CDF-306A-100	6 ks	6"	10 bar	Průměrná studniční voda Špatná studniční voda Velmi špatná studniční voda Dobrá (pitná voda)	168 m3/h 144 m3/h 120 m3/h 72 m3/h	1810	1120	520	220	230	910	290	305
CDF-308A-100	8 ks	DN200 8"	10 bar	Čistá voda (pitná) Běžná studniční voda Zakalená studniční voda Velmi zakalená studniční voda	224 m3/h 192 m3/h 160 m3/h 96 m3/h	2360	1180	580	250	260	960	320	305

Technické údaje

MODEL	Diskové moduly	Velikost připojení	Tlak odpor	Kvalita vody	Provozní průtok	L	H	T	R	S	W	E	T
CDF-302A-100	2 ks	DN100 4"	10 bar	Čistá voda (pitná) Běžná studniční voda Zakalená studniční voda Velmi zakalená studniční voda	56 m3/h 48 m3/h 40 m3/h 24 m3/h	710	1050	450	150	200	880	260	305
CDF-303A-100	3 ks	N100 4"	10 bar	Čistá voda (pitná) Běžná studniční voda Zakalená studniční voda Velmi zakalená studniční voda	84 m3/h 72 m3/h 60 m3/h 36 m3/h	985	1050	450	150	200	880	260	305
CDF-304A-100	4 ks	DN150 6"	10 bar	Čistá voda (pitná) Běžná studniční voda Zakalená studniční voda Velmi zakalená studniční voda	112 m3/h 96 m3/h 80 m3/h 48 m3/h	1260	1120	520	220	230	910	290	305
CDF-306A-100	6 ks	6"	10 bar	Průměrná studniční voda Špatná studniční voda Velmi špatná studniční voda Dobrá (pitná voda)	168 m3/h 144 m3/h 120 m3/h 72 m3/h	1810	1120	520	220	230	910	290	305
CDF-308A-100	8 ks	DN200 8"	10 bar	Čistá voda (pitná) Běžná studniční voda Zakalená studniční voda Velmi zakalená studniční voda	224 m3/h 192 m3/h 160 m3/h 96 m3/h	2360	1180	580	250	260	960	320	305
