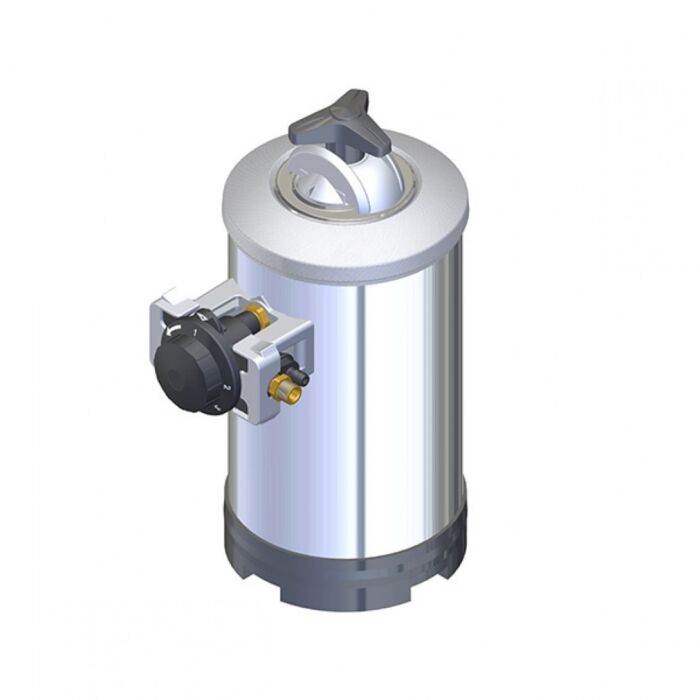

Účinný, ale kompaktní filtr na dusičnany se snadnou ruční regenerací. Regenerace filtru se provádí pomocí jedlé kuchyňské soli.
Pro běžné použití obvykle stačí upravit pouze část vody určené ke spotřebě (filtr lze instalovat pod kuchyňskou pracovní desku, na samostatnou stoupačku pitné vody apod.). V případě potřeby lze zařízení namontovat i centrálně, kde se upraví celkový objem vody. V tomto případě však zařízení omezí průtok na 13 l/min při tlaku 4 bar (připojení 3/8").
ÚČEL: odstraňování dusičnanů a dusitanů za účelem ochrany lidského zdraví
ODSTRAŇUJE: dusičnany a dusitany
MÍSTO INSTALACE: v kuchyňském dřezu, na přívodu vody do chaty
REGENERACE: ruční, pomocí solanky
ÚDRŽBA: regenerace v pravidelných intervalech.
Popis
- Velmi cenově dostupná úprava vody pro domácnosti, chaty, školy a školky
- Filtry jsou ideální pro úpravu pitné vody
- Snadná instalace a úspora místa. Nízké nároky na údržbu, provoz a obsluhu
- Prakticky bezporuchový provoz
- Bezpečná a snadná regenerace pomocí snadno dostupné kuchyňské soli
Dusičnany jsou z hlediska hygienických norem klasifikovány jako zdraví nebezpečné. Přítomnost dusičnanů v pitné vodě je nebezpečná zejména pro organismus dětí do 10 měsíců věku. Maximální přípustné množství dusičnanů v pitné vodě pro zdravého člověka je 50 mg/l.
Odstraňování dusičnanů se provádí průtokem vody přes filtr se speciální vložkou, která zachycuje dusičnany a je vyměňuje za chloridy. Proplachování a regenerace filtru se provádí jedlou kuchyňskou solí. Pro běžné použití obvykle stačí upravit pouze část vody určené ke spotřebě (filtr může být instalován pod kuchyňskou linkou, na samostatné stoupačce pitné vody apod.). V případě potřeby lze zařízení namontovat i centrálně, kde se upraví celkový objem vody.
Princip fungování
Ve vodě protékající speciální patronou uvnitř zařízení dochází k výměně dusičnanových a dusitanových iontů za ionty chloru (Cl-). Po několika dnech, kdy se vyčerpá kapacita iontové výměny patrony, je nutné zařízení ručně propláchnout. Regenerace trvá 30-40 minut.
Doporučuje se pravidelně sledovat obsah dusičnanů v upravené vodě.
Pokud zařízení pracuje správně, může snížit množství dusičnanů ve vodě až na 0 mg/l NO3. Po přetečení objemu vody blížícího se maximální kapacitě zařízení je třeba pravidelně sledovat množství dusičnanů v upravené vodě. I nepatrné zvýšení obsahu dusičnanů v upravené vodě znamená, že je třeba neprodleně provést regeneraci zařízení.
Po prvním spuštění úpravny a proplachu je třeba před prvním použitím úpravny provést úplnou regeneraci!
Objem upravené vody na regeneraci podle obsahu dusičnanů ve vstupní vodě | ||||||
Obsah dusičnanů a dusitanů ve vstupní vodě | ||||||
|---|---|---|---|---|---|---|
Obsah dusičnanů a dusitanů | 25 mg | 50 mg | 75 mg | 100 mg | 150 mg | Výměnná kapacita iontů |
Objem vyčištěné vody v litrech | ||||||
CrystalSOFT MAN 8 | 1570 litrů | 780 litrů | 520 litrů | 390 litrů | 260 litrů | 39,2 |
CrystalSOFT MAN 12 | 2350 litrů | 1180 litrů | 780 litrů | 590 litrů | 390 litrů | 58,8 |
CrystalSOFT MAN 16 | 3140 litrů | 1570 litrů | 1050 litrů | 780 litrů | 520 litrů | 78,4 |
CrystalSOFT MAN 20 | 3920 litrů | 1960 litrů | 1310 litrů | 980 litrů | 650 litrů | 98,0 |
Vypočítejte odhadovaný objem upravené vody na regeneraci takto(m3):
- (objem pryskyřice [l] x 7) / (NO3-[mg/l]+SO42-[mg/l])

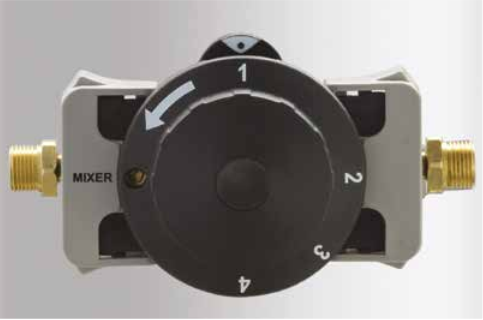

Ruční krokovací hlavice přepíná mezi následujícími fázemi:
- pozice - provoz
- poloha - doplňování soli
- poloha - regenerace
- poloha - zpětný proplach
Snadná regenerace pomocí krokové rotační hlavy:
KROK 1
DOPLŇOVÁNÍ SOLI:
Otočte ventil do polohy 2. Otevřete horní víko a do vnitřku nádoby nasypte určené množství vysoce čisté soli (viz technická specifikace). Vlhkým hadříkem očistěte víko a horní část od zbytků soli.
2. KROK
REGENERACE SOLANKY:
Nasaďte víko zpět na nádobu a vodotěsně jej utáhněte. Otočte ventil do polohy 3. Nechte solanku (vodu s rozpuštěnou solí) odtékat odtokovou hadicí přibližně 20-30 minut.
3. KROK
ZPĚTNÉ PROPLACHOVÁNÍ:
Otočte ventil do polohy 4. Nechte silný proud vody proudit odpadní hadicí do odtoku po dobu přibližně 20 sekund.
4. KROK
UVEDENÍ DO PROVOZU
Otočte ventil do polohy 1. Regenerace úpravny je dokončena a filtr dodává vodu bez dusičnanů a dusitanů.
POZNÁMKA: Během regenerace filtr nedodává upravenou vodu.
Provozní požadavky
Dusičnanové filtry jsou k dispozici na v následujících velikostech: 8 litrů, 12 litrů, 16 litrů, 20 litrů. Filtry mají přípojku pro vstup/výstup vody 3/8" (plus adaptér pro 3/4"). Filtry musí být napájeny vodou v teplotním rozsahu 5až 40 °C, při maximálním tlaku 6barů. Surová voda musí být bez mechanických nečistot. Je nutné zajistit připojení k odpadu s dostatečnou hloubkou. Dodavatel tohoto zařízení neodpovídá za případné zaplavení a jeho následky způsobené nedostatečnou hloubkou odpadu.
Při provozu filtru pro odstraňování dusičnanů se doporučuje zařadit do přívodu vhodný typ filtru na mechanické nečistoty s filtrační kapacitou pod 100 mikronů, aby se prodloužila jeho životnost. Pro přesnější odhad doby regenerace se doporučuje vybavit vstup nebo výstup filtru průtokoměrem. Po dohodě můžeme dodat dusíkatý filtr vybavený výše uvedeným filtrem na mechanické nečistoty (typ lze projednat) i samotný průtokoměr.
Technické údaje
Technická špecifikácia odstraňovača dusičnanov Crystal NO3 | ||||
|---|---|---|---|---|
| Model | NO3 8 | NO3 12 | NO3 16 | NO3 20 |
| Výška (cm) | 400 | 500 | 600 | 900 |
| Šírka (cm) | 190 | 190 | 190 | 190 |
| Hĺbka (cm) | 280 | 280 | 280 | 280 |
| Výška pripojenia (cm) | 230 | 330 | 430 | 730 |
| Pripojenie (palce) | 3/8" (redukcia 3/4") | 3/8" (redukcia 3/4") | 3/8" (redukcia 3/4") | 3/8" (redukcia 3/4") |
| Maximálny prietok @4bar (L/h) | 800 | 800 | 800 | 800 |
| Váha (kg) | 8 | 10 | 13 | 19 |
| Objem (L) | 8 | 12 | 16 | 20 |
| Objem žívice (L) | 5,6 | 8,4 | 11,2 | 14 |
| Spotreba soli na regeneráciu (kg) | 1,0 | 1,5 | 2,0 | 2,5 |
| Max. iónovýmenná kapacita (m3 x mg/L NO₃+SO4) | 50,4 | 75,6 | 100,8 | 126,0 |
| Tlak vody (bar) | 1 - 8 | 1 - 8 | 1 - 8 | 1 - 8 |
| Teplota prostredia (°C) | 4 - 35 | 4 - 35 | 4 - 35 | 4 - 35 |
| Teplota vody (°C) | 6 - 25 | 6 - 25 | 6 - 25 | 6 - 25 |
Objem upravenej vody na jednu regeneráciu podľa množstva dusičnanov (NO3) a siričitanov (SO4) | ||||||
|---|---|---|---|---|---|---|
| Tvrdosť vstupnej vody | ||||||
| Obsah dusičnanov NO3 + obsah siričitanov SO4 (mg/L) | 10 mg/L NO3+SO4 | 25 mg/L NO3+SO4 | 50 mg/L NO3+SO4 | 75 mg/L NO3+SO4 | 100 mg/L NO3+SO4 | Iónovýmenná kapacita (m3 x mg/L NO₃+SO4 ) |
| Objem zmäkčenej vody v litroch | ||||||
| Crystal NO3 8 | 5040 litrov | 2016 litrov | 1008 litrov | 672 litrov | 504 litrov | 50,4 |
| Crystal NO3 12 | 7560 litrov | 3024 litrov | 1512 litrov | 1008 litrov | 756 litrov | 75,6 |
| Crystal NO3 16 | 10008 litrov | 4032 litrov | 2016 litrov | 1344 litrov | 1008 litrov | 100,8 |
| Crystal NO3 20 | 12600 litrov | 5040 litrov | 2520 litrov | 1680 litrov | 1260 litrov | 126,0 |
Maximálne množstvo vyčistenej vody na jednu regeneráciu vypočítame nasledovne:
(objem živice [liter] x 9) / (NO3-[mg/l]+SO42-[mg/l])
Maximálne množstvo vyčistenej vody na jednu regeneráciu pomocou 1 litra náplne, vzhľadom na koncentráciu dusičnanov NO3 a siričitanov SO4 vo vode:
| Koncetrácia NO3+SO4 ppm (mg/l) | Max. množstvo vyčistenej vody na 1 liter filtračného média |
|---|---|
| 10 ppm (mg/L) | 900 L |
| 20 ppm (mg/L) | 450 L |
| 30 ppm (mg/L) | 300 L |
| 40 ppm (mg/L) | 225 L |
| 50 ppm (mg/L) | 180 L |
| 60 ppm (mg/L) | 150 L |
| 70 ppm (mg/L) | 129 L |
| 80 ppm (mg/L) | 113 L |
| 90 ppm (mg/L) | 100 L |
| 100 ppm (mg/L) | 90 L |
| 110 ppm (mg/L) | 82 L |
| 120 ppm (mg/L) | 75 L |
| 130 ppm (mg/L) | 69 L |
| 140 ppm (mg/L) | 64 L |
| 150 ppm (mg/L) | 60L |
| 160 ppm (mg/L) | 56 L |
| 170 ppm (mg/L) | 53 L |
| 180 ppm (mg/L) | 50 L |
| 190 ppm (mg/L) | 47 L |
| 200 ppm (mg/L) | 45 L |
