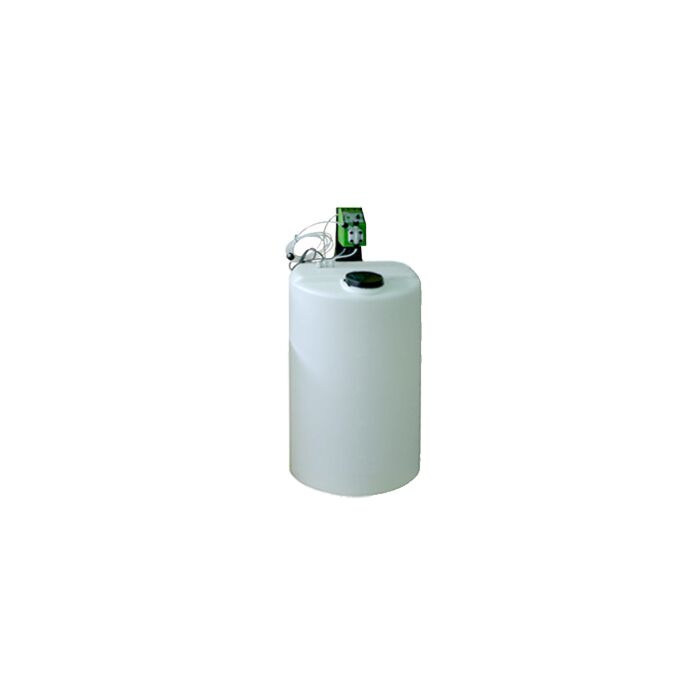

Dávkovací stanice 60L (1" pulzní vodoměr)

Dávkovací stanice s 1" pulzním vodoměrem pro proporcionální dávkování roztoků chemických činidel (např. chlornanu sodného). Jednoduché a spolehlivé ovládání, plynule nastavitelný interval vstřikování a vstřikované množství, snímač hladiny, 60litrová nádrž na činidlo.

34 975,00 Kč

Popis

Proporcionální dávkovací stanice Ecosoft s plynule nastavitelným výkonem od 0,1 do 7,0 l/h

Dávkovací stanice od přední společnosti Ecosoft slouží k proporcionálnímu dodávání činidel do potrubí s proměnlivou spotřebou vody (např. dávkování chlornanu sodného, siřičitanu sodného, činidel pro úpravu pH). Proporcionální dávkování se provádí na základě signálu pulzního průtokoměru.

Výhody

Výkon 0,1 až 7,0 l/h
Nastavitelná frekvence a množství vstřikování
Ochrana proti přepětí a napěťové špičce
Chemická odolnost prvků čerpadla vůči agresivním látkám
Snadné nastavení rychlosti a intervalu vstřikování

Obsluha dávkovací stanice spočívá v přesném dodávání malých objemů činidel z nádrže do vodovodního potrubí pomocí dávkovacího čerpadla.

Dávkovací čerpadlo nasává roztok z nádrže s činidly a dodává do systému určitý objem.

Na sací ventil dávkovacího čerpadla je nainstalován filtr, který zabraňuje vniknutí sedimentu do čerpadla, což vede k jeho ucpání.

Součásti stanice

Dávkovací čerpadlo s pulzním vstupem
Spodní filtr se sacím ventilem
Držák dávkovacího čerpadla
Sada trubek pro připojení
Snímač hladiny v nádrži
Nádrž na chlornan sodný 60 l
Impulsní vodoměr 1" (DN25)

Dávkovací stanice se dodává kompletně sestavená, připravená k instalaci. Pro uvedení do provozu jednoduše vložte dodaný pulzní vodoměr a dávkovací injektor do potrubí pomocí T-kusu. Poté připojte signální kabel od pulzního vodoměru k dávkovacímu čerpadlu.

Dávkovací stanici a následné nastavení přesného dávkování zvoleného činidla však doporučujeme svěřit našim vyškoleným technikům. Instalaci vám na požádání naceníme.

Technické údaje

Pro správný a nepřetržitý provoz dávkovací stanice je nutné, abyste

regulovat hladinu roztoku v nádrži s činidlem, aby se zabránilo nouzovému vypnutí stanice
pokud je třeba vyměnit činidlo (a materiály čerpadla to umožňují), musí být dávkovací stanice dobře promyta vodou, aby se odstranily zbytky předchozích roztoků
do nádrže na činidlo se musí přidat nová dávka roztoku, pokud v ní nějaký roztok zůstane. Při výpočtu objemu vody a činidel je třeba vzít v úvahu skutečný objem roztoku v nádrži.
nožní filtr instalovaný na sacím ventilu dávkovacího čerpadla by se měl pravidelně čistit a omývat.

Technické vlastnosti dávkovacího čerpadla

Režim dávkování	konstantní/proporcionální
Jmenovitý protitlak _(Pnom), bar	1.5
Průtok při _Pnom, l/h	7.5
Maximální protitlak _(Pmax), bar	3
Průtok při Pmax, l/h	6.5
Objem na vstřik, ml	0.72
Frekvence vstřikování, vstřik/min	0...150
Výška vstřiku (max), m	1.5
Hladina hluku, dBA	74
Výkon dávkovacího čerpadla, W	16
Zdroj	230 V, 50 Hz
Mezní teplota v místnosti, °C	0...45
Mezní teplota při skladování/přepravě, °C	-10...+50
Teplota dávkovacích roztoků, °C	0...50
Materiál součástí, které přicházejí do styku s dávkovanou látkou	FPM (Viton® B) nebo EPDM
Objem nádrže na reagencii, l	60
Rozměry nádrže na činidlo (průměr x výška), mm	370x640
Rozměry dávkovacího čerpadla (šířka x hloubka x výška), mm	95x125x155

Technické vlastnosti standardního pulzního průtokoměru

Velikost připojení	DN25
Objemový průtok vody v potrubí, m3/h	0.1...7
Impulsní krok, L/imp	10
Maximální teplota vody v potrubí, °C	50
Montážní poloha	horizontální/vertikální
