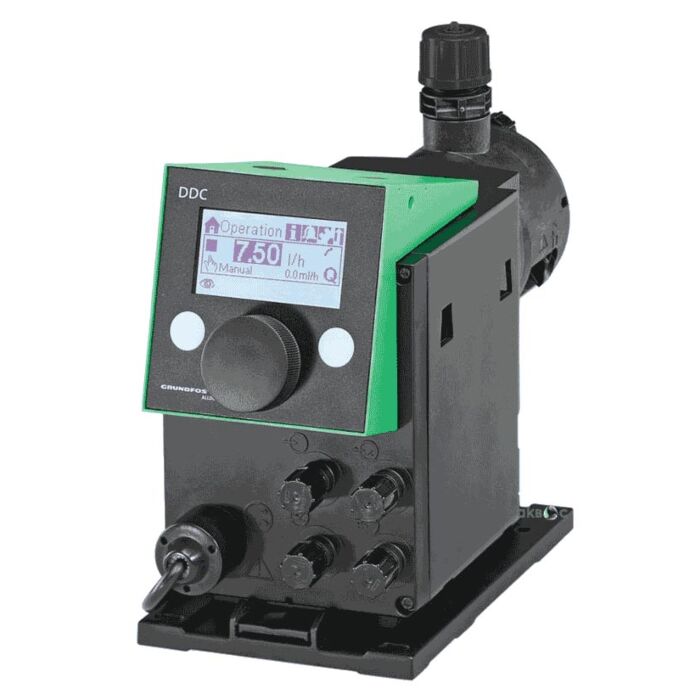

Grundfos DDC 6-10 - digitální dávkovací čerpadlo

Digitální dávkovací čerpadlo GRUNDFOS DDC 6-10 P-PVC (+ instalační sada)

Grundfos SMART Digital DDC 6-10 P-PVC/V/C je digitální dávkovací čerpadlo s nastavitelným krokovým motorem a pulzním řízením. Přesné a snadné nastavení dávkovacího výkonu 0,1 % - 100 % pomocí otočného ovladače a LCD panelu.

Provedení z PVC pro dávkování méně agresivních látek, jako je například nejčastěji používaný dezinfekční prostředek na pitnou vodu chlornan sodný (NaClO). Dodáváno včetně instalační sady: vstřikovací ventil, sací koš, hadička, držák.

Použití: dávkování kapalin (dezinfekce, kyseliny, louhy, ostatní).
Umístění: hlavní přívod nebo před zařízením.
Materiál dávkovací hlavice a hadičky: PVC (polyvinylchlorid).
Těsnění, ucpávky: V (fluorouhlíkový elastomer)
Max. Průtok 6 l/h
Min. průtok 0,006 l/h
Max. Výtlačný tlak 10 bar

42 475,00 Kč

Popis

SMART Digital DDC je kompaktní objemové membránové dávkovací čerpadlo s krokovým motorem a inteligentní řídicí elektronikou.

Generace dávkovacích čerpadel SMART Digital s výkonnými krokovými motory s regulací otáček představuje nejmodernější technologii dávkování médií. Tradiční koncepce dávkování spočívající v nastavení délky zdvihu nebo frekvence zdvihu pomocí synchronního motoru nebo solenoidu se stává minulostí.

Čerpadla Grudfos řady SMART Digital Dosing pracují s plnou délkou zdvihu, aby byla zajištěna optimální přesnost, plnění a plnění, a to i při použití vysoce viskózních kapalin. Délka každého zdvihu se mění v závislosti na nastaveném výkonu, což vede k optimálnímu plynulému a konstantnímu průtoku na výtlačné straně. Montážní deska umožňuje instalaci ve třech různých polohách bez nutnosti použití dalšího příslušenství.

Uživatelsky přívětivé rozhraní vybavené otočným navigačním tlačítkem a LCD displejem ve 25 jazycích. Průtok lze přesně nastavit pomocí otočného voliče na logaritmické stupnici 0,1-100 %.

Rovnoměrné a plynulé dávkování s jemným nastavením výkonu:

Vždy 100 % délky zdvihu, mění se pouze doba trvání zdvihu.
Přesné řízení rychlosti zdvihu pracovní membrány pomocí krokového motoru.
Vysoká odolnost materiálu díky membráně z PTFE
Rozsah nastavení výkonu: 0,1-100 % (manuální režim)
Rozsah nastavení výkonu 1:1000 (pulzní režim)
Max. 6 l/h při tlaku 10 bar

Provozní režimy:

Ruční dávkování od 0,1 do 100 %
Pulzní regulace (včetně funkce dělení)

Ovládací a signalizační prvky:

Grafický LCD displej s podsvícením v různých barvách podle nastaveného režimu
Standardní provozní režimy - manuální, pulzní a analogový
Více než 25 jazykových verzí
Tlačítko 100% (max. hlasitost), např. pro odvzdušnění
Indikace stavu zastavení a prázdné nádrže na chemikálie
Funkce SlowMode pro dávkování vysoce viskózních kapalin

Aplikace

Dezinfekce vody, úprava pitné vody, odsolování vody
Dávkování procesních kapalin
Chemizace, zavlažování hnojiv
Zplyňování médií
Vytápění v průmyslu
Čištění odpadních vod

Dávkovací hlavice

Univerzální membrána vyrobená výhradně z PTFE s dlouhou životností a chemickou odolností.
Dvojité kulové ventily pro nejvyšší přesnost dávkování.
Odvzdušňovací ventil pro snadné spouštění

Signální vstupy/výstupy (varianta ovládání: P)

Vstup pro pulzní signál, externí stop.
Vstup pro signál prázdné nádrže.

Dodává se s instalační sadou

Montážní držák
Sací koš (bez hladinového spínače)
Vstřikovací jednotka
Výtlačná hadice 6 m PE (polyethylen)
Sací hadice 2 m z PVC (polyvinylchlorid)
2 přípojky čerpadla pro sací a výtlačnou hadici
Odvzdušňovací hadice 2 m z PVC (polyvinylchlorid)

Na vyžádání zajišťujeme odbornou instalaci, seřízení, záruční a pozáruční servis po celé zemi!

Technické údaje

Dávkovací čerpadlo Grundfos SMART Digital DDC

Kompaktní objemové membránové dávkovací čerpadlo s proměnnými otáčkami (krokový motor) a inteligentní řídicí elektronikou s minimální spotřebou energie.
Rovnoměrné dávkování po celé délce zdvihu pro zajištění optimální přesnosti, přetížení a sání, a to i při odplyňování kapalin.
Doba trvání jednotlivých výtokových zdvihů se mění podle nastaveného objemu, čímž je dosaženo optimálního plynulého a kontinuálního průtoku.
Zásuvná montážní deska umožňuje instalaci ve třech různých polohách bez potřeby dalšího příslušenství.
Dávkovací průtok lze nastavit pomocí otočného regulátoru na logaritmické stupnici od 0,1 do 100 %. Mechanické blokování chránící čerpadlo před neoprávněným přístupem.

Model	Jednotky	DDC 6-10 P-PP/E/C	DDC 6-10 P-PVC/V/C	DDC 6-10 P-PV/T/C
Rozsah nastavení výkonu	[1:X]	1:1000	1:1000	1:1000
Max. průtok	[l/h]	6	6	6
Max. průtok (pomalý režim 50%)	[l/h]	3	3	3
Max. průtok (pomalý režim 25%)	[l/h]	1,5	1,5	1,5
Min. průtok	[l/h]	0,006	0,006	0,006
Min. průtok	[ml/h]	6	6	6
Max. provozní tlak	[bar]	10	10	10
Maximální frekvence zdvihu	[zdvihy/min]	140	140	140
Zdvihový objem	[ml]	0,81	0,81	0,81
Max. Výška sání	[m]	6	6	6
Přesnost stability dávky	[%]	± 1	± 1	± 1
Max. Vstupní tlak, sací strana	[bar]	2	2	2
Min./max. teplota kapaliny	[°C]	-10/45	-10/45	-10/45
Varianta regulace	[B/P/PR]	P (s pulzním režimem)	P (s pulzním režimem)	P (s pulzním režimem)
Materiál dávkovací hlavy	[PP/PVC/PV/SS]	PP (polypropylen)	PVC (polyvinylchlorid)	PV (polyvinyldifluorid)
Materiál těsnění	[E/V/T]	E (EPDM)	V (FKM)	T (PTFE)
Materiál koule ventilu	[C/SS]	C (keramika)	C (keramika)	C (keramika)
Typ ventilu	[1/2]	1 (standardní)	1 (standardní)	1 (standardní)
Maximální viskozita	[mPas]	50 mPas	50 mPas	50 mPas
El. Napájení	[V]	100-240 V, 50/60 Hz	100-240 V, 50/60 Hz	100-240 V, 50/60 Hz
Max. Příkon P	[W]	22	22	22
Délka napájecího kabelu	[m]	1,5	1,5	1,5
Třída ochrany	[IP]	IP65	IP65	IP65
Čistá hmotnost	[kg]	2,4	2,4	2,4
Max. hladina akustického tlaku	[dB(A)]	60	60	60

Instalační sada je součástí dodávky:

Montážní konzola
Sací koš (bez hladinového spínače)
Vstřikovací jednotka
Výtlačná hadice 6 m PE (polyethylen)
Sací hadice 2 m z PVC (polyvinylchlorid)
2 přípojky čerpadla pro sací a výtlačnou hadici
Odvzdušňovací hadice 2 m z PVC (polyvinylchlorid)
