Zařízení EZV...D se používají k prevenci tvorby vodního kamene a k odstranění již vytvořených pevných usazenin. EZV...D se také používají k ušetření námahy a peněz spojených s výměnou nebo čištěním topných těles v kotlích, pracíchv radiátorech, myčkách nádobí, průtokových ohřívačích vody, sprchových hlavicích, splachovacích nádržkách atd. Zařízení se instalují jednoduchým navinutím spirály na potrubí bez nutnosti jeho přerušení. Řada zařízení pro fyzikální změkčování vody EZV D se dělí podle velikosti přívodního potrubí - více informací naleznete v záložce "Technické údaje". Vyžadují však připojení k elektrické síti.
Popis
Zařízení EZV vytvářejí pulzní dynamické vysoce neperiodické magnetické pole, které narušuje vazby mezi látkami tvořícími vodní kámen a molekulami vody a zabraňuje tak tvorbě vodního kamene. Hlavními výhodami těchto zařízení jsou nízká spotřeba energie ( cca 2 W), kvalita a přijatelná cena.
Zjevné účinky zařízení na upravovanou vodu se projeví po určité době, jejíž délka závisí na řadě faktorů, jako je tvrdost upravované vody, množství přetékající vody a stav vodovodního systému. Tato doba závisí také na průměru potrubí, přičemž u potrubí s menším průměrem se účinky projeví po 2 až 3 týdnech, ale u potrubí s velkým průměrem až po měsíci nebo déle. Působení zařízení se projevuje následujícím způsobem:
- vodní kámen vytvořený kolem ústí vodovodního potrubí. Kameny postupně měknou a lze je snadno odstranit, v důsledku čehož se v potrubí, sprchových trubkách apod. tvoří vodní kámen.
- povrch omývaný upravenou vodou se snadněji čistí.
- uvolněný vodní kámen ve vodovodním potrubí může způsobit omezení průtoku ventilem (odšroubujte ventil a propláchněte potrubí proudem vody, abyste uvolněné inkrustace vymyli)
- u elektrického ohřevu vody pro domácnost se může ohřívaná voda zdát teplejší, když je termostat nezměněn.
- po odstranění inkrustací ze zanesených topných těles se zlepší přenos tepla.
- u velmi zanesených systémů můžete časem pozorovat výrazné zvýšení tlaku nebo průtoku.
- ucpané splachovací nádržky na toaletách se postupně zbavují vodního kamene
Výhody systému EZV ...D:
- Snadná instalace bez narušení celistvosti potrubí,
- nulová ztráta tlaku,
- dlouhá životnost, není nutná žádná údržba ani servis,
- Příznivé účinky na osoby trpící kožními chorobami a ledvinovými kameny,
- snížení spotřeby čisticích prostředků, ničení bakterií a stimulace růstu rostlin.
Technické údaje
| Typ nástroje | Optimální rozsah průtoku ( l/min ) | Vnější průměr potrubí | Kryt / rozměry ( mm ) |
|---|---|---|---|
| EZV 15 D | 3 - 12 | 1/2" - 21 mm | |
| EZV 20 D | 5 - 17 | 3/4" - 27 mm | IP 54 |
| EZV 25 D | 7 - 25 | 1" - 34 mm | |
| EZV 32 D | 12 - 37 | 5/4" - 42 mm | 150 x 100 x 65 |
| EZV 40 D | 15 - 57 | 6/4" - 48 mm |
Životnost přístrojů je přibližně 20 let. Záruka je 24 měsíců.
Instalace

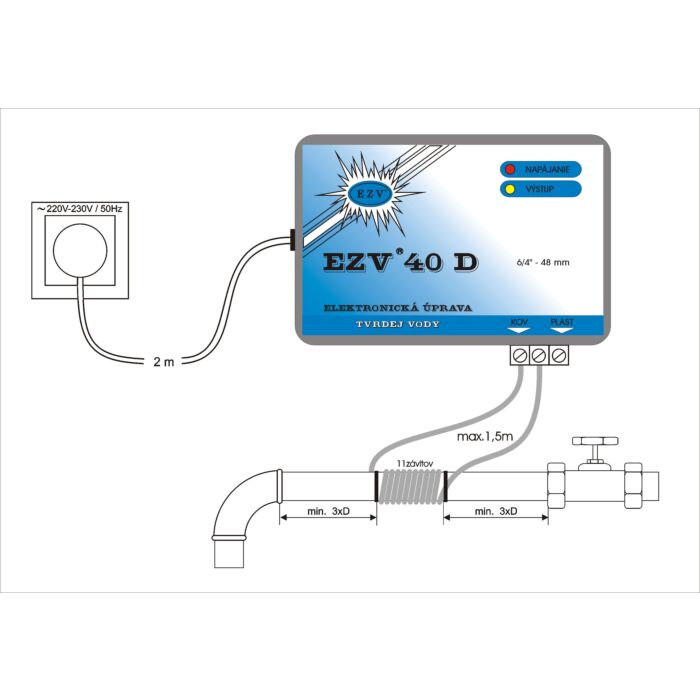

Instalace elektromagnetického změkčovače vody EZV.Cívka, která generuje magnetické pole, musí být navinuta na rovném úseku potrubí o průměru nejméně trojnásobku průměru potrubí od přípojek a armatur (kolena, tvarovky atd.).
Fyzikální změkčovač vody EZV - navíjení cívky
Cívku lze namontovat ve svislé nebo vodorovné poloze. Pokud je tvrdost vody vyšší než 20°N, výrobce doporučuje aplikovat cívku na plastové potrubí nebo nahradit úsek potrubí plastovým potrubím s vinutím.
Při navíjení cívky elektromagnetického změkčovače EZV-D na potrubí platí následující pravidlo:
Cívku lze navinout pouze na rovný kus trubky. Potrubí musí pokračovat rovně bez jakéhokoli přerušení v délce 3x vnitřního průměru upravovaného potrubí (3x světlost potrubí). Tato vzdálenost (3x vnitřní průměr zprava i zleva) musí být dodržena například od kolena, T-kusu, průtokoměru nebo čehokoli jiného, co víří vodu.
Pokud tuto vzdálenost dodržíte a cívka bude navinuta v minimální vzdálenosti 3x vnitřního průměru potrubí od průtokoměru, nebude magnetické pole cívky ovlivňovat funkci průtokoměru.
Potřebná délka rovného kusu potrubí (bez přerušení) potřebná pro správnou instalaci elektromagnetického změkčovače EZV-D:
- (EZV-D 15, vůle 15 mm):
VÝPOČET: 4,5 cm měří navinutá cívka; 3x vnitřní průměr trubky je 4,5 cm; 4,5 cm prostoru po obou stranách cívky je 9 cm.
Potřebná délka rovného kusu trubky bez přerušení je 4,5+4,5+4,5 = 13,5 cm. - Trubka 3/4" (EZV-D 20, vůle 20 mm):
VÝPOČET: 5 cm je navinutá cívka; 3x vnitřní průměr trubky je 6 cm; 6 cm prostoru na obou stranách cívky je 12 cm.
Potřebná délka rovného kusu trubky bez přerušení je 5+6+6 = 17 cm. - Trubka 1" (EZV-D 25, vůle 25 mm):
VÝPOČET: 5,5 cm je rozměr cívky; 3x vnitřní průměr trubky je 7,5 cm; 7,5 cm prostoru po obou stranách cívky je 15 cm.
Potřebná délka rovného kusu trubky bez přerušení je 5,5+7,5+7,5 = 20,5 cm. - Trubka 5/4" (EZV-D 30, vůle 30 mm):
VÝPOČET: 6 cm je navinutá cívka; 3x vnitřní průměr trubky je 9 cm; 9 cm prostoru na obou stranách je 18 cm.
Potřebná délka rovného kusu trubky bez přerušení je 6+9+9 = 24 cm. - Trubka 6/4" (EZV-D 35, vůle 35 mm):
VÝPOČET: 6,5 cm je rozměr svitku; 3x vnitřní průměr trubky je 10,5 cm; 10,5 cm prostoru na obou stranách je 21 cm.
Potřebná délka rovného kusu trubky bez přerušení je 6,5+10,5+10,5 = 27,5 cm.
Recenze
Diskuze (13)
Dobrý deň, všetky elektromagnetické zmäkčovače typu EZV, ktoré vytvárajú pulzné magnetické pole, fungujú na všetkých druhoch vodovodných rúr. Avšak ak je tvrdosť upravovanej vody vyššia ako 20 dH, odporúčame aplikovať úpravu vody na plastovom potrubí, alebo nahradiť úsek potrubia v mieste úpravy za tzv. kompaktnú jednotku (krátky úsek plastovej rúry s vinutím).
Ak sa jedná o veľmi tvrdú vodu, je možné na požiadanie vyrobiť zariadenie so silnejším magnetickým polom.
Dobrý deň,
Ak sú problémy kremičitany, reps. piesok, na ochranu potrubia odporúčame mechanickú filtráciu. Nánosy pieskovca v potrubí nie je možno odstrániť magnetmi, odstrániť ich možno prefrézovaním potrubia.
Tvrdou vodou nazývame takú, ktorá má zvýšený obsah hlavne vápnika (Ca) a horčíka (Mg), vytvárajú nerozpustné uhličitanové soli, ktoré môžu na zariadeniach vytvoriť inkrustáciu (vodný kameň).
Zmäkčenie vody magnetmi a elektromagnetmi mení zvyčajne kryštalické správanie vápnika a horčíka, takže strácajú schopnosť tvorby vodného kameňa, no minerálny obsah ostáva nezmenený. Existujúce usadeniny vodného kameňa odstaňuje účinne IPP .
Inštalácia EZV na spoločné stupačky je bezproblémová a jednoduchá. Vhodná veľkosť zariadenia sa vyberá podľa priemeru potrubia stupačky. Podľa merania hrúbky vytvoreného vodného kameňa na výmenníkoch tepla v reálnej prevádzke sa účinnosť obmedzenia tvorby vodného kameňa elektro-magnetických zmäkčovačov (pernamentné magenty, elektro-magnety, galvanické články) pohybuje medzi 30-50%.
Na účinné zabránenie tvorby vodného kameňa Vám doporučujem tiež zvážiť investíciu do katalitického zmäkčovača CrystaliT®. CrystaliT® má síce podstatne vyššiu nákupnú cenu, no jeho účinnosť v odstránení vodného kameňa je takmer 100%. Dokonca rozpúšťa aj staré nánosy vodného kameňa a na potrubí vytvára približne 30 mikrónový ochranný antikorózny povlak. To všetko bez akejkoľvek spotreby elektrickej energie. Nevyžaduje žiadnu regeneráciu ani neprodukuje odpadovú vodu.
Investícia do účinného zmäkčenia sa Vám rýchlo vráti, nakoľko bude prinášať výrazné úspory pri ohreve teplej vody. Už 4 mm vrstva vodného kameňa zvyšuje náklady na ohrev vody o 40%.
Inštalácia zariadenia CrystaliT® je veľmi jednoduchá a zvládne ju každý vodár - katalitický zmäkčovač stačí vložiť do vodovodného potrubia.
CrystaliT® je jediný fyzikálny zmäkčovač na trhu s nezávisle certifikovanou účinnosťou 99,7% pri zabránení tvorby vodného kameňa - Certifikát Nemeckej Spoločnosti Vody a Plynu (DVGW - Deutscher Verein des Gas- und Wasserfaches):
Určite najprv navinúť cievku a až potom izolovať. Cievka kôli vyššej účinnosti má byť navinutá čo najbližšie k pretekajúcej vode, čiže vždy priamo na potrubie.
Všetky fyzikálne zmäkčovače, teda aj elektromagnetické, vôbec nemenia zloženie vody. Čiže kvalita vody z pohľadu jej zloženia, čo je na pitné účely to najdôležitejšie, zostáva po úprave fyzikálnym elektromagnetickým zmäkčovačom nezmenená.
Výrobca zariadenia neodporúča takúto inštaláciu. Aj keď sú trubky blízko seba, odporúča nainštalovať pre každú vetvu zvlášť prístroj a cievku navinúť na každú trubku zvlášť.
Príklad: podľa vyjadrenia výrobcu je podstatne lepšie riešenie na 3/4" trubky dať 2 štandardné prístroje EZV 20 D a navinúť na každú trubku cievku zvlášť, ako nainštalovať 1 silnejší elektro-magnetický zmäkčovač, napríklad EZV 25 D (alebo aj EZV 32 D) a navinúť cievku na obe potrubia naraz.
Pri navíjaní cievky elektro-magnetického zmäkčovača EZV-D na potrubie platí nasledovné pravidlo:
Cievka sa môže navinúť len na rovný kus potrubia. Zprava aj zľava navinutej cievky musí potrubie pokračovať rovno bez akéhokoľvek prerušenia v dĺžke 3x vnútorny priemer ošetrovaného potrubia (3x svetlosť potrubia). Táto vzdialenosť (3x vnutorny priemer zprava aj zľava) sa musí dodržať napríklad od kolena, T-kusu, prietokomera, alebo čohokoľvek iného čo víri vodu.
Ak dodržíte túto vzdialenosť, a cievka bude navinutá v minimálnej vzdialenosti 3x vnútorný priemer potrubia od prietokomera, magnetické pole cievky nebude ovplyvňovať funkciu prietokomera.
Potrebná dĺžka rovného kusu potrubia (bez prerušenia), potrebná na správnu inštaláciu elektro-magnetického zmäkčovača EZV-D:
- 1/2" potrubie (EZV-D 15, svetlosť 15mm):
VÝPOČET: 4,5 cm meria navinutá cievka; 3x vnútorný priemer potrubia je 4,5 cm; 4,5 cm miesta z jednej aj druhej strany cievky je 9 cm.
Potrebná dľžka rovného kusu potrubia bez prerušenia je 4,5+4,5+4,5 = 13,5 cm - 3/4" potrubie (EZV-D 20, svetlosť 20mm):
VÝPOČET: 5 cm meria navinutá cievka; 3x vnútorný priemer potrubia je 6 cm; 6 cm miesta z jednej aj druhej strany cievky je 12 cm.
Potrebná dľžka rovného kusu potrubia bez prerušenia je 5+6+6 = 17 cm - 1" potrubie (EZV-D 25, svetlosť 25mm):
VÝPOČET: 5,5 cm meria navinutá cievka; 3x vnútorný priemer potrubia je 7,5 cm; 7,5 cm miesta z jednej aj druhej strany cievky je 15 cm.
Potrebná dľžka rovného kusu potrubia bez prerušenia je 5,5+7,5+7,5 = 20,5 cm - 5/4" potrubie (EZV-D 30, svetlosť 30mm):
VÝPOČET: 6 cm meria navinutá cievka; 3x vnútorný priemer potrubia je 9 cm; 9 cm miesta z jednej aj druhej strany je 18 cm.
Potrebná dľžka rovného kusu potrubia bez prerušenia je 6+9+9 = 24 cm - 6/4" potrubie (EZV-D 35, svetlosť 35mm):
VÝPOČET: 6,5 cm meria navinutá cievka; 3x vnútorný priemer potrubia je 10,5 cm; 10,5 cm miesta z jednej aj druhej strany je 21 cm.
Potrebná dľžka rovného kusu potrubia bez prerušenia je 6,5+10,5+10,5 = 27,5 cm
Všetky elektromagnetické zmäkčovače typu EZV, ktoré vytvárajú pulzné magnetické pole, fungujú na všetkých druhoch vodovodných rúr.
Avšak ak je tvrdosť upravovanej vody vyššia ako 20°dH, odporúčame cievku navinúť na plastové potrubie. Ak máte vodu nad 20°dH a rozvody vody z kovu, doporučujeme nahradiť úsek potrubia v mieste úpravy za tzv. kompaktnú jednotku (krátky úsek plastovej rúry s vinutím), ktorú dodáme na požiadanie spolu so zariadením.
Ak sa jedná o veľmi tvrdú vodu, je možné na požiadanie vyrobiť zariadenie so silnejším magnetickým poľom.
Konzultovali sme Vašu otázku s výrobcom. Ak chcete použiť tento výrobok na 2 potrubia, je potrebné vykonať jeho úpravu. Výrobca je ochotný vykonať úpravu zariadenia približne za 30% príplatok. Takže ak máte záujem, zašlite nám email s objednávkou a zariadenie Vám pošleme už upravené.
Magnetické úpravne vody znížia usádzanie vodného kameňa vo vnútri zariadení ako je bojler, či prietokové ohrievače, zhruba o polovicu. Podľa nezávislých zahraničných testoch to platí rovnako pre permanentné magnety, elektro-magnety, či galvanické polarizačné články. Z magnetických zmäkčovačov preto doporučujem použiť to najlacnejšie, no zároveň veľmi trvácne riešenie: neodýmové magnety Crystal MAG. Ľahko sa inštalujú a nevyžadujú žiadnu údržbu.
Podstatne vyššiu účinnosť až 99,7% pri ochrane zariadení pred vodným kameňom dosahujú katalytické zmäkčovače CrystaliT. Dokážu úplne zamedziť usádzaniu vodného kameňa v rozvodoch, bojleri, pritokovom ohrievači, práčke, či iných zariadeniach cez ktoré preteká voda. CrystaliT dokonca dokáže postupne odstrániť aj staré usadeniny vodného kameňa. Dokáže to bez pridávania akejkoľvek chémie, bez spotreby energie, bez akejkoľvek údržby či prevádzkových nákladov. CrystaliT zachovanáva 100% kvalitu pitnej vody. Pre dom je ideálny CrystaliT L.
Magnetické zmäkčovače ani CrystaliT však nedokáže zabrániť tvorbe bielych fľakov po odparení vody na viditeľných plochách ako je sanita, či sklo sprchového kúta. Toto dokážu jedine a výlučne soľankové zmäkčovače vody, ktoré vodný kameň z vody úplne odstránia a nahradia ho sodíkom. Dosahujú podobne vysoké účinnosti v ochrane zariadení a plôch obmývaných vodou ako CrystaliT, no zároveň podstatne znižujú aj tvorbu bielych fľakov po odparení vody. Ich hlavnou nevýhodou sú vyššie prevádzkové náklady, ekologická záťaž životného prostredia vypúšťanou soľou, a zhoršená kvalita pitnej vody kôli pridanému sodíku.
Lacnou, a účinnou alternatívou ochrany pred vodným kameňom je aj dávkovanie polyfosfátov do vody. Na hlavný vstup pitnej vody do domu sa používajú 10" otrubné filtre s náplňou SILIPHOS. Pred bojler či prietokový ohrievač je ideálny dávkovač polyfosfátov Aquabrevetti MiniDUE. Pre práčku stačí aj tento minifilter s náplňou drvených polyfosfátov. Kôli možnému zvýšenému rastu mikroorganizmov, pre ktoré polyfosfáty sú zároveň výživou, nedoporučujeme používať túto metódu ochrany pred vodným kameňom pre chlórom neošetrené studňové vody. Z dôvodu premnožovania siníc a rias v jazerách a povrchových vodách kôli prítomnosti polyfosfátov, je používanie polyfosfátov v pracích prachoch zakázané.
Elektromagnetické ochrany pred vodným kameňom EZV sú označované podľa veľkosti potrubia na ktoré sa môžu použiť. Výkonovo sú optimalizované na rozsah prietkov vody bežne dosahovaný v danom potrubí. Čiže nie je vhodné dávať väčšie EZV na menšie potrubie, nakoľko pri pomalšom prietoku vody v menšom potrubí už nemusí byť ideálne účinné.
Tabuľka veľkostí a optimálnych prietkov EZV-D:
| TYP prístroja | Optimálny rozsah prietokov (l/min) | Svetlosť-vonkajší priemer potrubia | Krytie/Rozmery (mm) |
|---|---|---|---|
| EZV 15 D | 3 - 12 | 1/2" - 21 mm | IP 54 150x100x65 |
| EZV 20 D | 5 - 17 | 3/4" - 27 mm | |
| EZV 25 D | 7 - 25 | 1" - 34 mm | |
| EZV 32 D | 12 - 37 | 5/4" - 42 mm | |
| EZV 40 D | 15 - 57 | 6/4" - 48 mm | |
| Životnosť cca 20 rokov. Záručná doba 2 roky. | |||
IPS KalyxX znižuje usadzovanie vodného kameňa až o 76% pri tvrdosti približne 18 °dH.
- Pri tvrdosti okolo 18 °dH je životnosť zariadenia 8-10 rokov, pri použití na pitnej vode.
S rastúcou tvrdosťou vody klesá schopnosť obmedzovať usadzovanie vodného kameňa a znižuje sa aj životnosť zariadenia.
Pri extrémne tvrdej vode nad 30 °dH doporučujeme vodu zmäkčiť katexovým zmäkčovačom vody.
- Pri tvrdosti nad 30 °dH je životnosť zariadenia 3-4 roky a následne je zariadenie potrebné vymeniť za nové.
- Pri takto tvrdej vode sa elektródy v zariadení rýchlejšie opotrebujú a to ma za následok, že zariadenie neprodukuje potrebnú výkonnosť, ktorú deklaruje výrobca.
- Pri veľmi tvrdej vode doporučujeme na potrubie nainštalovať šróbenia a IPS KalyxX pripojiť na šróbenia z dôvodu ľahšej výmeny v prípade, že bude zariadenie na konci svojej životnosti a bude ho potrebné vymeniť za nové.
