John Guest - Kulový kohout z poniklované mosazi RWC
John Guest - Kulový kohout z poniklované mosazi RWC

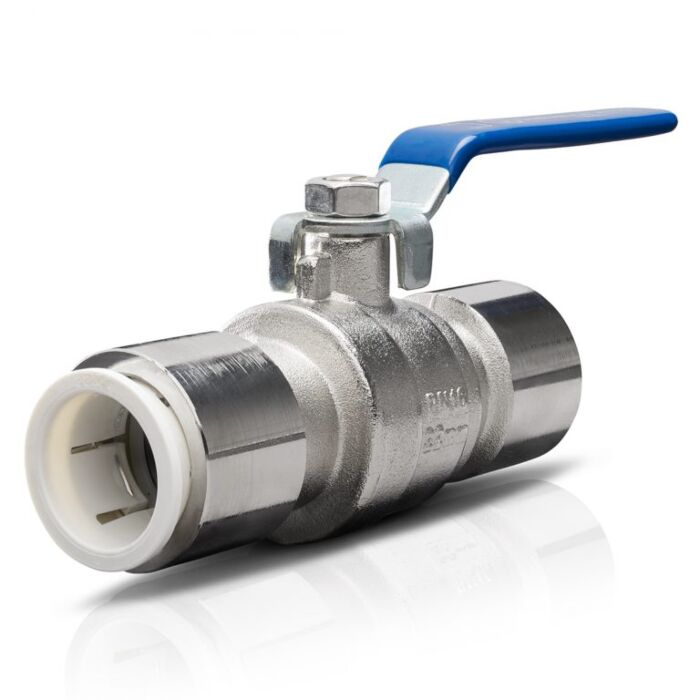

Kulový ventil RWC z poniklované mosazi pro studenou a teplou vodu s nástrčným připojením k armaturám John Guest.
Maximální tlak/teplota
6,0bar/95°C
10,0bar/70°C
John Guest/JG/Speedfit
- Instalace bez použití nářadí
- Žádný další těsnicí materiál
- více možností připojení a odpojení
- až 25letá záruka na materiálové a výrobní vady
- vynikající průtočné vlastnosti
- použitelný pro měděné i plastové trubky
Popis
Vodoinstalační systém John Guest Speedfit pro domácí kutily, instalatéry i topenáře
- vhodné pro měděné a plastové trubky
- výborné průtokové vlastnosti
- spojky nezužují průměr a průtoky trubek
- integrovaná kyslíková bariéra
- vyrobené z vysocekvalitního zesíleného polyetylenového plastu (podle DIN 16892)
- odzkoušené předními europskými zkušebními ústavy
- záruka až 25 let na materiál a výrobní závady
Přednosti při instalaci fitingů John Guest:
- lehká a jednoduchá manipulace
- není třeba žádné těžké a drahé nářadí
- instalační časy mohou být snížené až o 40%
- možné opakované rozpojení a spojení
- žádné nebezpečí ohně nebo plamene z letovací lampy
- ideální pro omezené instalační podmínky díky flexibilní trubce
- demontáž je možná bez poškození trubky nebo nástrčné spojky
- spojení je těsné a nemusí být stále kontrolované
Výhodné vlastnosti vodoinstalace John Guest
- nekoroduje
- vysoká životnost (záruka až 25 let)
- netvoří se žádne usazeniny
- nízké tepelné diference díky nízké povrchové teplotě
- elasticita trubky omezuje nebezpečí prasknutí při teplotách pod bodem mrazu
- nízká hlučnost při průtoku vody a malé rozpínání
- neobsahuje olovo a není jedovatý
Jak funguje fiting John Guest Speedfit?
Funkce "otočit a zajistit". Jednoduchým ručním otočením šroubovacího uzávěru je trubka do fitingu upevněná a "O"-kroužek je natlačený na trubku pro dodatečné zajištění.
Vytvoření spoje
- Před zastrčením musí být fiting v „odjištěné“ pozici. V této pozici se nachází úzká spára mezi šroubovacím uzávěrem a tělesem fitingy. Trubku pravoúhle bez nerovností odřezat a zajistit, aby trubka neměla žádné ostré hrany, podlouhlé rýhy nebo nevykazovala jiné poškození.
- Trubku JG Speedpex pravúhle, v místě označení zastrčení, odřezat a nasadit Superseal-stabilizační pouzdro. Trubku zastrčit až na doraz do spojky. Pokud byla trubka správně namontovaná, nachází se označení zastrčení na trubce před přídržným prvkem. "O"-kroužek na stabilizačním pouzdře funguje jako dodatečné utěsnění spojky.
- Šroubovací uzávěr spojky 1/4-otočením pevně utáhnout. Tím je přídržný systém zajištěný a "O"- kroužek přitlačený na trubku.
Uvolnění spoje
Zaistěte, aby spojení nebylo pod tlakem. Aby bylo uvolněné nástrčné spojení, musí být šroubovací uzávěr povolený 1/4 otočením proti směru hodinových ručiček. Přídržný prvek prsty nebo pomocí uvolňovací pomůcky zatlačit zpět a pevně držet. Zastrčená trubka může být teď vytažená.
Oblasti využití systémů nástrčných spojek John Guest Speedfit:
- systémy s horkou vodou
- systémy ze studenou vodou
- vytápěcí systémy
- plošné otopné systémy
- plošné chladící systémy
Nevhodné pro použití s chlórom, plyny, agresivními chemickými kapalinami!
Vodoinstalačný systém John Guest Speedfit nevyžaduje pro instalaci žádná tavidla. Spojky a trubky nesmí přijít s tavidlem do přímého styku. Pokud instalatér dodatočně dělá obvyklé instalace s tavidlami, je třeba dbát, aby byli použitá tavidlá bez obsahu kyselín a fluoridu zinku.
Komponenty Speedfit jsou chuťově neutrální a do pitné vody neprenáší žádné chemické látky, barvy nebo pachy. Taktéž nedochází k žádnému mikrobiologickému růstu. Mají různé zahraniční schválení a odpovídají normám podle KTW (plasty a pitná voda) německého Spolkového zdravotního úřadu.
Systém John Guest Speedfit je vhodný i pro speciální využití pro lodě, obytné autá a přívěsy, agrární a skleníkovou techniku, a pod.
Celkový proces vývoje a montáže je kontrolovaný systémem zajištění kvality podle normy DIN ISO 9001 od roku 1989.
Technické údaje
Poniklovaný kulový kohout RWC pro studenou a teplou vodu:
| Maximální tlak | Teplota |
| 6,0 bar | 95°C |
| 10,0 bar | 70°C |
Technické informace k systému zásobování vodou John Guest Speedfit
Spojky John Guest Speedfit lze použít s:
- měděným potrubím podle BS2871 a DIN 1786
- trubkami z dodatečně zesítěného polyethylenu
- antidifúzním potrubím Speedpex
- plastovým potrubím v rámci daných specifikací
- Spojky Speedfit nejsou vhodné pro použití s trubkami z nerezové oceli a trubkami Alu-pex .
John Guest Speedfit se nesmí používat pro:
- pájecí přísady a kapaliny
- Chlorové a dezinfekční kapaliny
- agresivní nebo chemické kapaliny
- oleje
- plyny
Provozní teploty + tlaky pro Ø 10,15,22,28 mm
| Použití | Průměrná teplota | Max. pracovní teplota Teplota | Max. pracovní teplota tlak |
|---|---|---|---|
| Studená voda | + 20 °C | + 20 °C | 12 bar |
| Horká voda | + 65 °C | + 95 °C | 6 bar |
| Vytápění | + 82 °C | + 105 °C | 3 bar |
Minimální provozní teplota + 1 °C
Maximální provozní teplota v poruchové funkci krátkodobě + 114 °C
Minimální poloměr ohybu (trubka John Guest Speedpex)
| Ø trubky | 10 | 12 | 15 | 16 | 20 | 22 | 28 |
|---|---|---|---|---|---|---|---|
| Minimální poloměr | 100 | 120 | 175 | 185 | 210 | 225 | 300 |
| Min. poloměr s ohýbací pomůckou | 30 | 55 | 75 | 85 | 100 | 110 |
Držáky trubek (doporučené rozteče)
| Ø trubek | Vodorovná rozteč | Rozteč svislá |
|---|---|---|
| 10 - 16 mm | 300 mm | 500 mm |
| 20 - 22 mm | 500 mm | 800 mm |
| 28 mm | 800 mm | 1000 mm |
Maximální utahovací momenty pro závity Speedfit
| Závit | Velikost | Max. Utahovací moment |
|---|---|---|
| Plast | 1/2\" 3/4\" | 3,0 Nm 4,0 Nm |
| Mosaz | 1/2\" 3/4\" 1\" | 5,0 Nm 6,0 Nm 7,0 Nm |
Tyto hodnoty se mohou lišit v závislosti na materiálu těsnicího závitu. Doporučujeme dodržovat a kontrolovat uvedené utahovací momenty.
Rozměry a tolerance trubek pro nástrčné spojky Speedfit
| Vnější průměr potrubí (mm) | Ø 10,15,22,28 | Ø 12,16,20 |
| Tolerance (mm) | ±0,10 | +0,3/-0,0 |
Rozteč trubek Speedpex
Přibližně 1 % celkové délky v rozmezí + 20 °C až + 82 °C.
