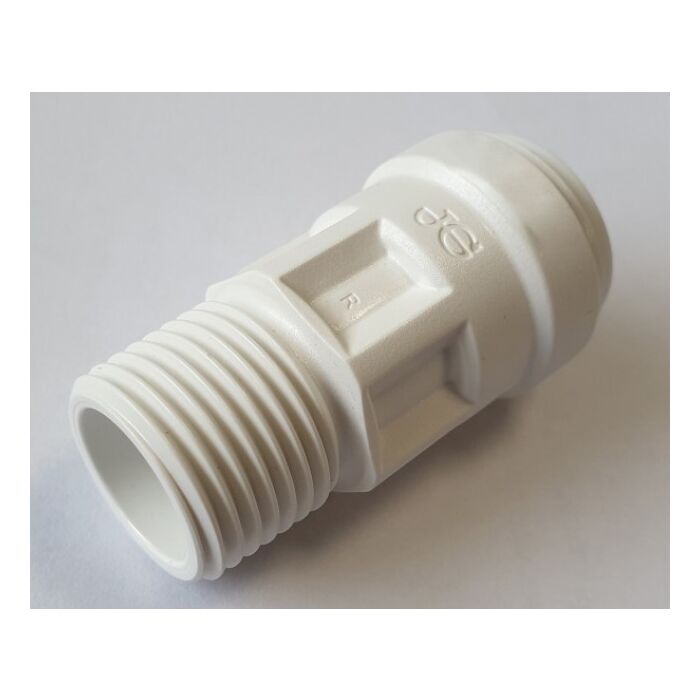

Plastová přímá závitová spojka od společnosti John Guest /JG/ Speedfit s 1x nástrčnou hadicovou/potrubní přípojkou a závitem.
John Guest/JG/Speedfit
- Šroubení bez použití nářadí
- Žádný další těsnicí materiál
- Více možností připojení a odpojení
- Záruka až 25 let na materiálové a výrobní vady
- vynikající průtočné vlastnosti
- použitelnost pro měděné i plastové trubky
Popis
Pětivrstvá ohebná plastová trubice John Guest Speedpex s kyslíkovou bariérou
| Kód | Vnější průměr trubky | Vnitřní průměr trubice | Závit |
|---|---|---|---|
| 15BPEX-25C-K | 15 | 11,55 mm | 25 |
| 15BPEX-50C-K | 15 | 11,55 mm | 50 |
| 15BPEX-100C-K | 15 | 11,55 mm | 100 |
| 22BPEX-25C | 22 | 17,70 mm | 25 |
K=KIWA certifikát
John Guest Výhody instalace:
- Lehká a snadná manipulace
- není třeba používat těžké a drahé nářadí
- doba instalace se může zkrátit až o 40 %
- možnost opakovaného odpojení a připojení
- žádné nebezpečí požáru nebo plamene od odletujících svítidel
- ideální pro omezené podmínky instalace díky ohebnému potrubí
- demontáž je možná bez poškození trubky nebo objímkového spoje
- spojení je těsné a nemusí se neustále kontrolovat
Výhodné vlastnosti instalatérských systémů John Guest:
- nekorodující
- vysoká záruka (až 25 let)
- netvoří se žádné usazeniny
- nízké tepelné rozdíly díky nízké pracovní teplotě
- pružnost potrubí omezuje riziko prasknutí při teplotách pod bodem mrazu
- nízká hladina hluku při průtoku vody a nízká roztažnost
- neobsahuje olovo a není toxická
Jak funguje systém John Guest Speedfit

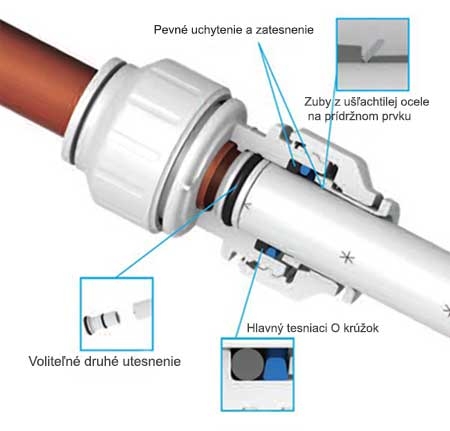

Funkce otočení a uzamčení. Jednoduchým ručním otočením šroubového uzávěru se trubka zajistí ve spojce a pro větší bezpečnost se na trubku přitiskne "O" kroužek.
Video - práce s instalatérským systémem John Guest Speedfit

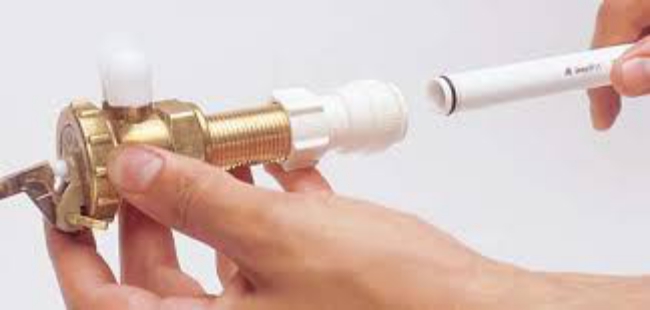

Připojení
- Šroubení musí být před zasunutím v "odepnuté poloze". V této poloze je mezi víčkem tvarovky a tělem tvarovky úzká spára. Trubku nařízněte rovně bez nerovností a ujistěte se, že trubka nemá ostré hrany, podélné rýhy nebo nevykazuje jiná poškození.
- Trubku JG Speedpex nařízněte kolmo, v místě označení zastrčení, a nasaďte stabilizační objímku Superseal. Trubku zasuňte až do spojky. Pokud byla trubka správně namontována, nachází se značka zastrčení na trubce před držákem. O-kroužek na stabilizační objímce slouží jako dodatečné těsnění spojky.
- Pevným otočením utáhněte šroubovací uzávěr 1/4" spojky. Tím se zajistí přídržný systém a "O"-kroužek se přitiskne k trubce.
Uvolnění spojky
Ujistěte se, že spojka není pod tlakem. Pro uvolnění nástrčného spoje je třeba šroubovací uzávěr uvolnit otočením o 1/4" proti směru hodinových ručiček. Prsty nebo uvolňovacím nástrojem zatlačte příchytku zpět a pevně ji držte. Zasunutá trubka musí být nyní dotažena.
Oblasti použití nástrčného spojovacího systému John Guest Speedfit:
- Teplovodní systémy
- systémy studené vody
- topné systémy
- systémy plošného vytápění
Nevhodné pro použití s chlorem, plyny, agresivními chemickými kapalinami!
Vodní systém John Guest Speedfit nevyžaduje k instalaci žádná tavidla. Spojky a trubky nesmí přijít do přímého kontaktu s tavidly. Pokud instalatér provádí běžné instalace s tavidly, je třeba dbát na to, aby byla použita tavidla bez obsahu kyselin a fluoridu zinečnatého.
Komponenty Speedfit jsou chuťově neutrální a do pitné vody se nepřenášejí žádné chemikálie, barvy ani zápach. Nedochází ani k mikrobiologickému růstu. Mají různá zahraniční schválení a splňují také normy podle KTW(Plasty a pitná voda) německého Spolkového zdravotního úřadu.
Systém John Guest Speedfit je vhodný i pro speciální aplikace pro lodě, obytné automobily a přívěsy, zemědělské a skleníkové vybavení atd.
Celkový proces vývoje a montáže je od roku 1989 řízen systémem zajištění kvality podle normy DIN ISO 9001.
Technické údaje
Technické informace o instalatérském systému John Guest Speedfit
Spojky John Guest Speedfit lze použít s:
- měděným potrubím podle BS2871 a DIN 1786
- trubkami z dodatečně zesítěného polyethylenu
- antidifúzním potrubím Speedpex
- plastovým potrubím v rámci daných specifikací
- Spojky Speedfit nejsou vhodné pro použití s trubkami z nerezové oceli a trubkami Alu-pex .
John Guest Speedfit se nesmí používat pro:
- pájecí přísady a kapaliny
- Chlorové a dezinfekční kapaliny
- agresivní nebo chemické kapaliny
- oleje
- plyny
Provozní teploty + tlaky pro Ø 10,15,22,28 mm
| Použití | Průměrná teplota | Max. pracovní teplota Teplota | Max. pracovní teplota tlak |
|---|---|---|---|
| Studená voda | + 20 °C | + 20 °C | 12 bar |
| Horká voda | + 65 °C | + 95 °C | 6 bar |
| Vytápění | + 82 °C | + 105 °C | 3 bar |
Minimální provozní teplota + 1 °C
Maximální provozní teplota v poruchové funkci krátkodobě + 114 °C
Minimální poloměr ohybu (trubka John Guest Speedpex)
| Ø trubky | 10 | 12 | 15 | 16 | 20 | 22 | 28 |
|---|---|---|---|---|---|---|---|
| Minimální poloměr | 100 | 120 | 175 | 185 | 210 | 225 | 300 |
| Min. poloměr s ohýbací pomůckou | 30 | 55 | 75 | 85 | 100 | 110 |
Držáky trubek (doporučené rozteče)
| Ø trubek | Vodorovná rozteč | Rozteč svislá |
|---|---|---|
| 10 - 16 mm | 300 mm | 500 mm |
| 20 - 22 mm | 500 mm | 800 mm |
| 28 mm | 800 mm | 1000 mm |
Maximální utahovací momenty pro závity Speedfit
| Závit | Velikost | Max. Utahovací moment |
|---|---|---|
| Plast | 1/2\" 3/4\" | 3,0 Nm 4,0 Nm |
| Mosaz | 1/2\" 3/4\" 1\" | 5,0 Nm 6,0 Nm 7,0 Nm |
Tyto hodnoty se mohou lišit v závislosti na materiálu těsnicího závitu. Doporučujeme dodržovat a kontrolovat uvedené utahovací momenty.
Rozměry a tolerance trubek pro nástrčné spojky Speedfit
| Vnější průměr potrubí (mm) | Ø 10,15,22,28 | Ø 12,16,20 |
| Tolerance (mm) | ±0,10 | +0,3/-0,0 |
Rozteč trubek Speedpex
Přibližně 1 % z celkové délky mezi + 20 °C a + 82 °C.
