John Guest Speedfit - Šroubovací hrdlo s vnitřním závitem
John Guest Speedfit - Šroubovací hrdlo s vnitřním závitem

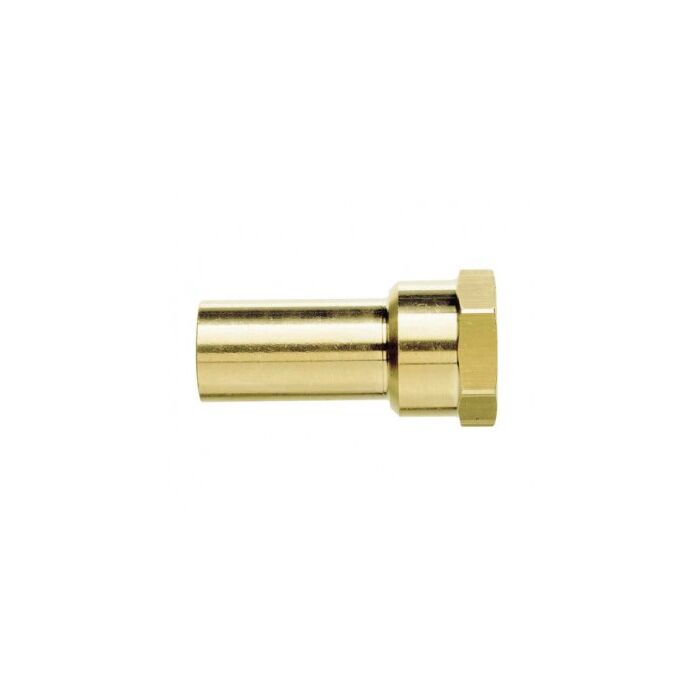

Mosazné hrdlo s vnitřním závitem od John Guest /JG/ Speedfit
John Guest Speedfit
- Možnost montáže bez použití nářadí
- Žádný další těsnicí materiál
- Více možností připojení a odpojení
- Záruka až 25 let na materiálové a výrobní vady
Popis
Vodoinstalační systém John Guest Speedfit pro domácí kutily, instalatéry i topenáře
- vhodné pro měděné a plastové trubky
- výborné průtokové vlastnosti
- spojky nezužují průměr a průtoky trubek
- integrovaná kyslíková bariéra
- vyrobené z vysocekvalitního zesíleného polyetylenového plastu (podle DIN 16892)
- odzkoušené předními europskými zkušebními ústavy
- záruka až 25 let na materiál a výrobní závady
Přednosti při instalaci fitingů John Guest:
- lehká a jednoduchá manipulace
- není třeba žádné těžké a drahé nářadí
- instalační časy mohou být snížené až o 40%
- možné opakované rozpojení a spojení
- žádné nebezpečí ohně nebo plamene z letovací lampy
- ideální pro omezené instalační podmínky díky flexibilní trubce
- demontáž je možná bez poškození trubky nebo nástrčné spojky
- spojení je těsné a nemusí být stále kontrolované
Výhodné vlastnosti vodoinstalace John Guest
- nekoroduje
- vysoká životnost (záruka až 25 let)
- netvoří se žádne usazeniny
- nízké tepelné diference díky nízké povrchové teplotě
- elasticita trubky omezuje nebezpečí prasknutí při teplotách pod bodem mrazu
- nízká hlučnost při průtoku vody a malé rozpínání
- neobsahuje olovo a není jedovatý
Jak funguje fiting John Guest Speedfit?
Funkce "otočit a zajistit". Jednoduchým ručním otočením šroubovacího uzávěru je trubka do fitingu upevněná a "O"-kroužek je natlačený na trubku pro dodatečné zajištění.
Vytvoření spoje
- Před zastrčením musí být fiting v „odjištěné“ pozici. V této pozici se nachází úzká spára mezi šroubovacím uzávěrem a tělesem fitingy. Trubku pravoúhle bez nerovností odřezat a zajistit, aby trubka neměla žádné ostré hrany, podlouhlé rýhy nebo nevykazovala jiné poškození.
- Trubku JG Speedpex pravúhle, v místě označení zastrčení, odřezat a nasadit Superseal-stabilizační pouzdro. Trubku zastrčit až na doraz do spojky. Pokud byla trubka správně namontovaná, nachází se označení zastrčení na trubce před přídržným prvkem. "O"-kroužek na stabilizačním pouzdře funguje jako dodatečné utěsnění spojky.
- Šroubovací uzávěr spojky 1/4-otočením pevně utáhnout. Tím je přídržný systém zajištěný a "O"- kroužek přitlačený na trubku.
Uvolnění spoje
Zaistěte, aby spojení nebylo pod tlakem. Aby bylo uvolněné nástrčné spojení, musí být šroubovací uzávěr povolený 1/4 otočením proti směru hodinových ručiček. Přídržný prvek prsty nebo pomocí uvolňovací pomůcky zatlačit zpět a pevně držet. Zastrčená trubka může být teď vytažená.
Oblasti využití systémů nástrčných spojek John Guest Speedfit:
- systémy s horkou vodou
- systémy ze studenou vodou
- vytápěcí systémy
- plošné otopné systémy
- plošné chladící systémy
Nevhodné pro použití s chlórom, plyny, agresivními chemickými kapalinami!
Vodoinstalačný systém John Guest Speedfit nevyžaduje pro instalaci žádná tavidla. Spojky a trubky nesmí přijít s tavidlem do přímého styku. Pokud instalatér dodatočně dělá obvyklé instalace s tavidlami, je třeba dbát, aby byli použitá tavidlá bez obsahu kyselín a fluoridu zinku.
Komponenty Speedfit jsou chuťově neutrální a do pitné vody neprenáší žádné chemické látky, barvy nebo pachy. Taktéž nedochází k žádnému mikrobiologickému růstu. Mají různé zahraniční schválení a odpovídají normám podle KTW (plasty a pitná voda) německého Spolkového zdravotního úřadu.
Systém John Guest Speedfit je vhodný i pro speciální využití pro lodě, obytné autá a přívěsy, agrární a skleníkovou techniku, a pod.
Celkový proces vývoje a montáže je kontrolovaný systémem zajištění kvality podle normy DIN ISO 9001 od roku 1989.
Technické údaje
Technické informace k vodoinstalačnímu systému John Guest Speedfit
Spojky John Guest Speedfit mohou být používané s:
- měděnou trubkou podle BS2871, DIN 1754 a DIN 1786
- trubkou z dodatečně zesíťovaného polyetylenu
- proti-difúzní těsnou trubkou Speedpex
- plastovou trubkou v rámci daných specifikací
Spojky Speedfit nejsou vhodné pro použití s trubkami z uělechtilé oceli a Alu-pex trubkami.
John Guest Speedfit nepoužívat pro:
- letovací přísady a kapaliny
- chlór a dezinfekční kapaliny
- agresivní nebo chemické kapaliny
- oleje
- plyny
Pracovní teploty + tlaky pro průměry 10, 15, 22, 28 mm
Použití | Průměrná Teplota | Max. prac. teplota | Max. prac. tlak |
|---|---|---|---|
| Studená voda | + 20 °C | + 20 °C | 12 bar |
Horká voda | + 65 °C | + 95 °C | 6 bar |
| Vytápění | + 82 °C | + 105 °C | 3 bar |
Minimální pracovní teplota + 1 °C
Maximální pracovní teplota při chybové funkci krátkodobě + 114 °C
Minimální rádius ohybu (trubka John Guest Speedpex)
| Trubka Ø | 10 | 12 | 15 | 16 | 20 | 22 | 28 |
|---|---|---|---|---|---|---|---|
| Min. rádius | 100 | 120 | 175 | 185 | 210 | 225 | 300 |
| Min. rádius s ohýbací pomůckou | 30 | 55 | 75 | 85 | 100 | 110 |
Držáky trubek (doporučený odstup)
| Trubka Ø | Odstup horizontální | Odstup vertikální |
|---|---|---|
| 10 - 16 mm | 300 mm | 500 mm |
| 20 - 22 mm | 500 mm | 800 mm |
| 28 mm | 800 mm | 1000 mm |
Maximální utahovací momenty pro závity Speedfit
| Závit | Velikost | Max. utahovací moment |
|---|---|---|
| Plast | 1/2" 3/4" | 3.0 Nm 4.0 Nm |
| Mosaz | 1/2" 3/4" 1" | 5.0 Nm 6.0 Nm 7.0 Nm |
Tyto hodnoty mohou kolísat v závislosti na materiálu těsnícího závitu. Je vhodné zadané utahovací momenty dodržovat a zkontrolovat
Rozměry trubky a tolerance pro nástrčné spojky Speedfit
| Venkovní průměr trubky (mm) | Ø 10,15,22,28 | Ø 12,16,20 |
| Tolerance (mm) | ±0,10 | +0,3/-0,0 |
Roztažnost trubek Speedpex
Cca 1 % celkové délky v rozmezí + 20 °C a + 82 °C.
