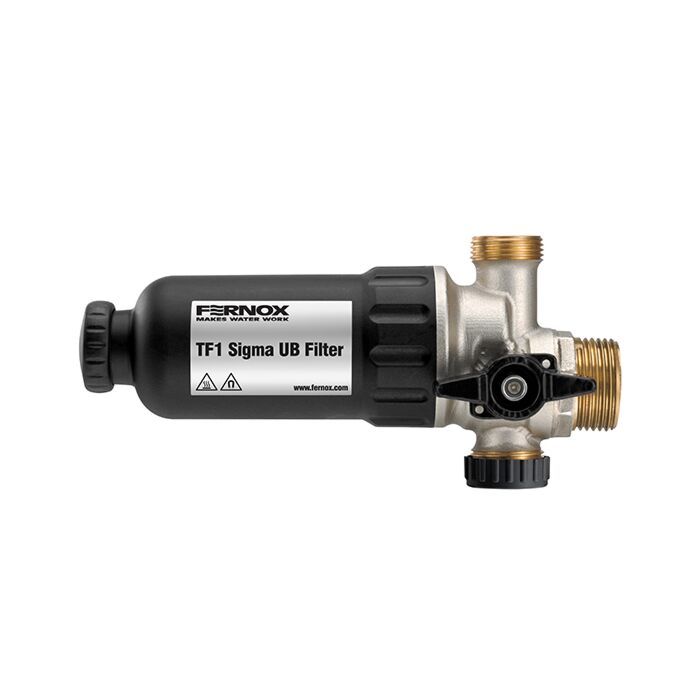

TF1 Sigma UB filtr 3/4"

TF1 Sigma UB Filter 3/4"

Kompozitní filtr pro kotelny s mosazným potrubím navržený pro snadnou instalaci v malých a stísněných prostorech a v případech zabudovaného potrubí. Díky kompaktní a univerzální konstrukci lze vysoce výkonný filtr namontovat přímo pod kotel nebo do prostorově omezených prostor. Filtr TF1 Sigma UB nabízí instalatérovi dokonalou volbu a poskytuje vysoce účinnou ochranu proti hromadění nečistot v systému.

Vysoce výkonný, kompaktní design
Ideální pro použití ve stísněných prostorech
Integrovaný třícestný ventil s funkcí izolace a čištění filtru
Odolná a robustní konstrukce. Vyrobeno z vysoce kvalitního technického polymeru plněného sklem a neporézní kované mosazi.
Neblokuje ani neomezuje průtok
K dispozici s ¾" a 1" připojovacími hrdly

2 100,00 Kč

Další informace

Filtr TF1 Sigma UB je vyroben z vysoce pevného technického polymeru a je vhodný pro topné a chladicí systémy. Polymer vyztužený skleněnými vlákny má dobrou hydrolytickou odolnost a také vysokou odolnost proti namáhání a oděru. Polymer je kompatibilní s glykoly a aditivy běžně používanými v systémech ústředního vytápění. Filtrační potrubí je vyrobeno z prvotřídní a neporézní kované mosazi, což umožňuje přímé připojení k systému. Precizně zkonstruované potrubí také umožňuje snadný servis.
Filtr TF1 Sigma UB byl navržen tak, aby byla zajištěna minimální tlaková ztráta při zachování vysoké účinnosti zachycování. Filtr je navržen tak, aby zachycoval celou řadu systémových nečistot a zároveň zajistil, že nedojde k ucpání, snížení průtoku potrubím nebo ovlivnění výkonu topného systému.
Filtr TF1 Sigma UB využívá širokou škálu vysoce kvalitních součástí, které zajišťují optimální výkon filtru. Třícestný kulový ventil byl navržen tak, aby uživatelům zjednodušil ruční ovládání, ale zároveň poskytl spolehlivé možnosti servisu. Potrubí filtru je vybaveno bezpečným připojením k systému. Velké servisní místo zase umožňuje vypouštění a čištění filtru. Magnet je vyroben z prvotřídního neodymu, který umožňuje vysokou účinnost zachycení i výkonné filtrační médium, což zajišťuje nepřetržitou a stálou úroveň sběru.

Použití, instalace a dávkování

Filtr je určen k montáži v blízkosti stěny, což umožňuje jeho instalaci pod kotle i na jiná místa s omezeným prostorem.
TF1 Sigma UB Filter lze instalovat pod kotel nebo do stísněných prostor. V ideálním případě by měl být filtr namontován na vratném potrubí do kotle a měl by být instalován vodorovně.
K připojení filtru TF1 Sigma UB ke kotli a/nebo vratnému potrubí může být zapotřebí samostatné flexibilní/vlnité potrubí a/nebo adaptéry (prodávají se samostatně).

Filtr TF1 Sigma je určen k ochraně kotle před škodlivými účinky cirkulujících úlomků rzi, které se v systému shromažďují v důsledku chemické reakce při styku vody se směsnými kovy používanými v systému vytápění a chlazení. Pokud svůj systém ošetříte vysoce kvalitním inhibitorem z řady Fernox Protector, zabráníte dlouhodobě usazování kalu a vodního kamene v souladu s předpisy a osvědčenými postupy.

Balení, manipulace a bezpečnost

Stejně jako u všech magnetických výrobků, pokud máte implantovaný srdeční přístroj, je třeba při manipulaci s jakýmkoli magnetickým filtrem vždy dbát zvýšené opatrnosti.
Samostatné balení s přiloženými pokyny. Žádné zvláštní požadavky na skladování.

Výkon

Vhodné kapaliny:
Voda
Inhibované roztoky glykolu
Řada chemikálií/systémových přísad Fernox
Maximální procento glykolu - 50 %.

Maximální pracovní tlak - 5 barů
Maximální průtok - 40 l/min
Maximální pracovní teplota - 100 ⁰C
Míra zachycení - až 100 % systémových nečistot.

Princip činnosti

- Znečištěná voda vstupuje do potrubí přes filtr, který odvádí různé systémové nečistoty a částice v suspenzi. Tyto nečistoty, včetně železitých nečistot, jako je magnetit, se pohybují potrubím a vstupují do hlavního tělesa filtru.

Dynamické proudění vytvořené ve filtru znamená, že znečištěná voda je přenášena přímo do centrální magnetické sestavy. Vysoce výkonný neodymový magnet je navržen tak, aby zachycoval velké množství nečistot ze systému, chránil kotel a pomáhal předcházet poruchám a nákladným opravám.

Technicky vyspělá průtoková cesta ve filtru snižuje vymývání magnetu a zlepšuje tlakovou ztrátu napříč filtrační sestavou, což znamená, že filtr může zachytit maximální množství nečistot bez omezení průtoku.

Voda je vedena tak, aby procházela skříní magnetu a teprve poté vycházela potrubím. Díky tomu nemohou nečistoty ze systému uniknout z filtru a jsou buď zachyceny v oblasti s nízkým průtokem, nebo zachyceny silným neodymovým magnetem. Výsledkem je čistá voda vystupující z filtru.

Filtr využívá precizně zkonstruovaný třícestný ventil, takže veškeré nečistoty nahromaděné ve filtru lze snadno vypustit přes vypouštěcí ventil, a to pouhým vyjmutím magnetu z pouzdra a otočením rukojeti ventilu. Tím se aktivuje servisní funkce a otevře se vypouštěcí ventil. V tomto okamžiku jsou nečistoty ze systému vyplaveny z filtru a odstraněny ze systému. Tento postup je znázorněn v příručce k čištění
